Podajniki liniowe

Podajnik liniowy wykorzystywany jest jako przedłużenie podajnika cylindrycznego. Jest to łącznik pomiędzy zestawem podającym a odbierającym detal automatem.

Podajnik liniowy zbudowany jest z napędu liniowego oraz szyny, w której wykonywany jest bufor elementów.

Szyny podajników liniowych dedykowane są do konkretnego detalu, wykonywane na zamówienie. Nie bierzemy odpowiedzialności za szyny, które nie są wykonywane przez nas, w takim wypadku zalecamy stosowanie się do ograniczeń dotyczących długości i masy szyny (patrz tabela przy napędach liniowych)

Napęd liniowy

1
Podstawa góra
2
Mocowane elektromagnesu
3
Obciążnik
4
Podstawa dolna
5
Elektromagnes
6
Spężyna płaska
7
Wibroizolatory
1. Podstawa górna
2. Mocowanie elektromagnesu
3. Obciążnik
4. Podstawa dolna
5. Elektromagnes
6. Sprężyna płaska
7. Wibroizolatory
Charakterystyka Jedn. PL1 PL2 PL3
Masa (bez szyny prowadzącej) kg 2 5 22
Długość szyny prowadzącej mm 140 - 180 250 - 450 350 – 650
Max. masa szyny kg 0,5 2,5 8
Zasilanie V/Hz 230/50 230/50 230/50

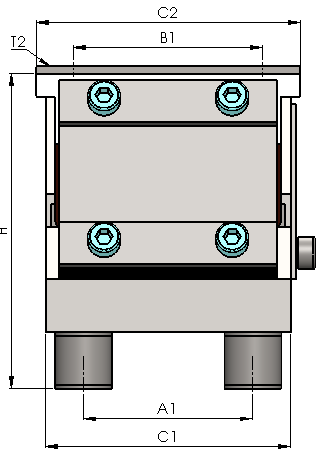

Otwory montażowe T1 mm 4 x M4 4 x M4 4 x M8
Rozstaw otworów montażowych T1 (A1xA2) mm 34 x 114 45 x 195 70 x 310
Otwory montażowe T2 (do mocowania szyny) mm 4 x M4 4 x M5 4 x M8
Rozstaw otworów montażowych T2 (B1xB2) mm 39 x 62 50 x 120 78 x 150
Szczelina robocza S mm 0,3 0,7 0,8
Dopuszczalny pobór prądu A 0,05 0,15 0,3
